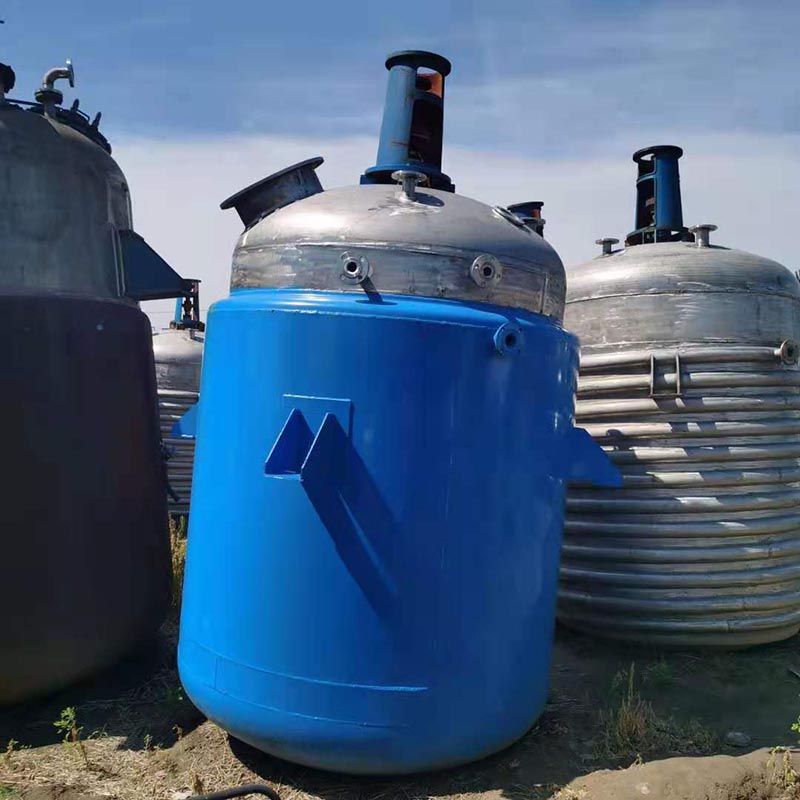

Espiral Half-Pipe Jacket Erreaktorea

Wuxi Hongdinghua Chemical Equipment Co.,Ltd. bezeroentzako hainbat erreaktore mota diseinatu eta ekoizten ditu. Erreaktore mota bat nahiko ezberdina da, jaka motako erreaktore tradizionalen desberdina dena eta jaka motako erreaktoreek ez dituzten abantailak ditu. Berotze, lurruntze, hozte eta abiadura baxuko edo handiko nahasketa funtzioak lortzeko erabil daiteke. Erreaktore mota hau kanpoko hodi erdiko erreaktore bat da.

Kanpoko hodi erdiko erreaktorearen ezaugarriak eta aplikazioa:

Kanpoko tutu erdiko erreaktorea, kanpoko bobina-hodi erreaktore bezala ere ezagutzen dena, barne-egitura gehiegi edo erreaktorean irekidura gehiegi dituzten erreaktoreetarako erabiltzen da maiz.

Kanpoko hodi erdiko erreaktorearen bero iturria lurruna, ur beroa edo olio termikoa da erreaktorearen oskolaren kanpoko hormaren eta hodi erdiaren artean. Jaka forma tradizionala ordezkatuz.

Kanpoko hodi erdiko erreaktorea, jaka-erreaktore bat bezala, petrolio, kimiko, kautxu, pestizid, tindagai, farmazia, elikagai eta beste prozesu batzuetan ere erabil daiteke, hala nola bulkanizazioa, nitrifikazioa, hidrogenazioa, alkilazioa, polimerizazioa eta polikondentsazioa.

Kanpoko hodi erdiko erreaktorearen xehetasunak

Hodi erdiko erreaktore espiralaren kanpoko hodiak tutu erdiko diseinua hartzen du, eta horrek erreaktorearen gorputzaren hormaren lodiera murrizten du eta erreaktorearen presioa jasateko gaitasuna hobetu dezake.

Kanpoko tutu erdiko erreaktorearen tutu erdi-zirkularra barneko zilindroa hodi erdizirkularraren barneko kanpoko presio lokala eta zilindroaren barruko presioa jasaten duten Presio baldintzetan banatzen du. Kanpoko tutu erdiko jaka barneko zilindroaren ezegonkortasuna saihestu dezake. Erreaktorearen ikuspegi orokorretik, kanpoko hodi espiral jaka bakoitzak erreaktorearen zilindroaren indartze eraztun gisa balio du, barruko zilindroa kanpoko presio orokorra jasaten duen jaka gorputza ordezkatuz. Kanpoko tutu espiral jakak 0,6 eta 2,5 MPa arteko Presioarekiko erresistentzia gaitasun handia du, eta horrek asko hobetu dezake bero-transferentziako bitartekoaren kalitatea beroarekiko sentikorrak ez diren material erreakzioetan.

Lurrun-berokuntza adibide gisa hartuta, erdi-hodi-jaka erreaktorea hodi erdizirkularra erabiliz. lurrun-presioaren murrizketa 0.4MPa-n kontrolatzen da sarritan. Kanpoko hodi espiral jaka erreaktore bat erabiltzen denean, lurrunaren presioa 0,7 eta 1,3 MPa artekoa izan daiteke, presioa gehiago murrizteko beharrik gabe. Barneko zilindroaren estres-egoeraren hobekuntza nabarmena dela eta, kanpoko tutu espiralaren jakak, barruko zilindroaren horma-lodiera nahiko murrizten da. Kanpoko bobina-hodiaren jakaren soldadura-prozesuan dauden hutsuneak direla eta, beharrezkoa den bero-transferentzia berdina denean, hodi erdiko jaka-erreaktorearen bero-transferentzia-eremua txikiagoa da.

Kanpoko hodi erdiko erreaktoreak berokuntza-eraginkortasun handia, materiala hozteko abiadura azkarra eta bezeroen ekoizpen-kostuak murrizten ditu. Oso egonkorra da eta zarata gutxiago du funtzionamenduan zehar. Ekipamendu osoa erraz garbitzen da eta etengabe erabil daiteke. Tutu erdiko jaka erreaktoreak lehengaiak sakabanatu eta nahasten ditu, zigilatzeko efektu onarekin eta isuririk gabe. Eraikitako isurketak hondakinik gabeko isurketa osoa bermatzen du.

Tutu erdiko jaka-erreaktoreak bero-transferentziaren eraginkortasunari laguntzen dio, bero-iturri ganbera gisa balio dezakeelako. Egiturak erreaktorearen airearen erresistentzia termikoa murriztea bermatzen du; Era berean, energia-kontsumoa aurrezteko helburua lortzen lagun dezake, jaka bolumenaren eta tutu erdiaren bolumenaren ratioa 8: 1. horrek inbertsioa eta ekoizpen kostua murrizten du.

Bero-transferentzia koefizientea hobetzeaz gain, erresistentzia termikoa murrizten du eta hozteko prozesuetarako egokia da. Erdi-hodi espiralean ertainaren emaria ere handitu dezake, eta abiadura handiko ertainek modu eraginkorrean eskalatzea saihestu dezake tutu erdiko jakaren barruko gainazalean. Aldi berean, ekipamendu honek erreaktorearen gorputzaren diametro orokorra murrizten du eta espazioa aurreztu dezake.

Hori dela eta, kanpoko hodi erdiko jaka erreaktoreak abantaila hauek ditu:

1. Murriztu erreaktorearen gorputzaren horma-lodiera eta hobetu bere karga-gaitasuna (erreaktorearen gorputzaren eta beheko buruaren horma-lodiera jaka-erreaktore tradizionalarena baino % 37,5 eta % 50 meheagoa da);

2. Bero transferentziaren eraginkortasuna hobetzeko onuragarria da (bero transferentzia koefizientea handitu ez ezik, erresistentzia termikoa murrizten du);

3. Aurreztu energia-kontsumoa (jaka bolumenaren eta erdi-hodiaren bolumenaren erlazioa 8 da, erresistentzia termikoa murriztuz);

4. Hozte azkarraren eraginkortasuna (bezeroen kostuak murriztea);

5. Erreaktorearen gorputzaren diametro orokorra murriztea onuragarria da tailerren diseinurako.

Altzairu herdoilgaitza, karbono altzairua, titaniozko altzairua, etab. mota ezberdinetako metalak erabil daitezke erdi tutu jaka erreaktorea eraikitzeko.

Tutu erdiko jaka erreaktoreak egitura hauek ditu:

1.erdi tutu espirala

2.Erreaktorearen gorputza

3.burua

4. Irabiagailua (hainbat nahasketa edo konbinazio mota)

5. Gidatzeko gailua (motorra, erreduktorea, irabiaketa magnetikoa)

6.Ardatz zigilatzeko gailua (ontziratzeko zigilua, mutur bakarreko makinaren zigilua, mutur bikoitzeko makinaren zigilua, zigilu magnetikoa, etab.)

7. Euskarria (euskarria edo belarriko eserlekua)

Wuxi Hongdinghua Chemical Equipment Co., Ltd.-k bezeroentzako tutu erdiko jaka erreaktorea diseinatzen ari denean, mesedez eman HDH datu eta parametro hauek.

1. Bolumena: ______L

2. Tutu erdiko jaka:bero-trukerako gunea ______ã¡

bero-iturri: A lurrun-berokuntza B ur beroa C Bero-transferentzia-olio-berokuntza

3. Lan-presioa: jaka-presioa ______MPa, barruko zilindroaren presioa _______MPa

4. Lan-tenperatura: jaka ______â barruko zilindroa ______â

5. Materiala:

Jaka A: Q235B B: Q345R C: S30408 ​​D: 3216R8 E: S31603 F: Bestela

Barneko zilindroa A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: Beste batzuk

6. Nahasketa mota: A: pala B mota: marko C mota: aingura D mota: turbina propultsio E mota: beste batzuk

7. Erreduzigailua: A: Pin zikloidalaren gurpil-erreduktorea B: engranaje-erreduktorea biraketa-abiadura: ______rpm

8. Motor potentzia: ______KW, leherketa-froga______ maiztasun aldakorra behar den______

9. Ardatz-zigilua: A: Enbalatzeko kaxa B: Zigilu mekanikoa 204 C: Zigilu mekanikoa 205 D: Beste batzuk

10. Barneko bobina hodia

A: Berogailu gunea: ______metro koadro

B: Hozte eremua: ______metro koadroa

Tutu erdiko jaka erreaktorea
